单动复动精密点胶机
来源：雅弘自动化时间：2019-05-02 13:11:00
单动复动精密点胶机详细信息
雅弘型号为YK-1000的半自动精密点胶机分为单动精密点胶机和复动精密点胶机，精密点胶机，是一种点胶精度较高的点胶机设备。精密点胶机应用的行业一般是要求高的电子通讯及汽车行业点胶需求，点胶的行程范围小、出胶量小需要高精密的控制。设备的滑轨和机械臂的传输运作方式与一般的点胶机相比有很大的灵活性。通过气压将胶水压出，阀门控制出胶，点胶精度高。
精密点胶机根据不同行业的应用，通常也可称之为涂胶机、滴胶机、打胶机等，点胶机是专门用于流体控制的点胶设备，将流体在产品表面或内部进行点胶加工，雅弘YK-1000半自动精密点胶机要用于产品工艺中的胶水、油漆以及其他液体***点、注、涂、点滴到每个产品***位置，可以用来实现打点、画线、圆型或弧型等点胶功能，点胶机价格实惠。

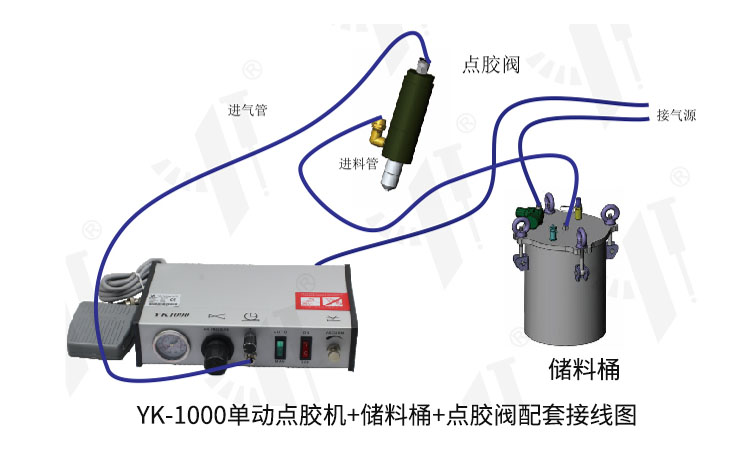

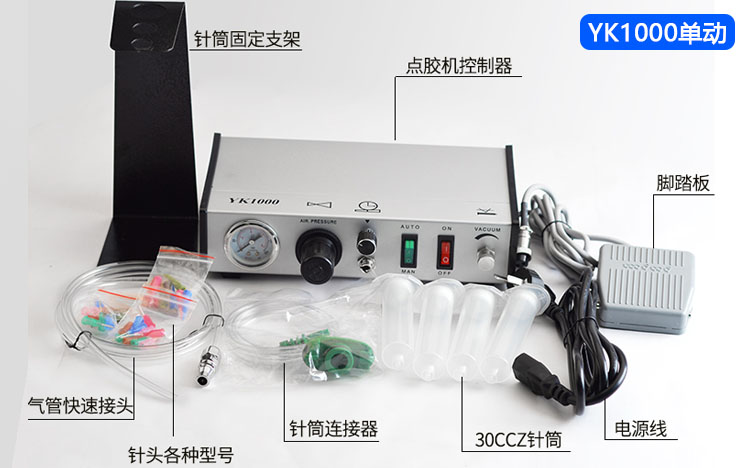

YK-1000单动精密点胶机出厂配置及配套接线图

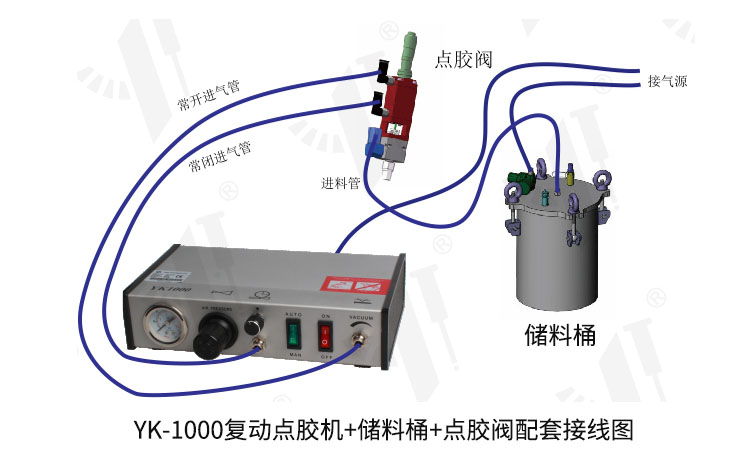

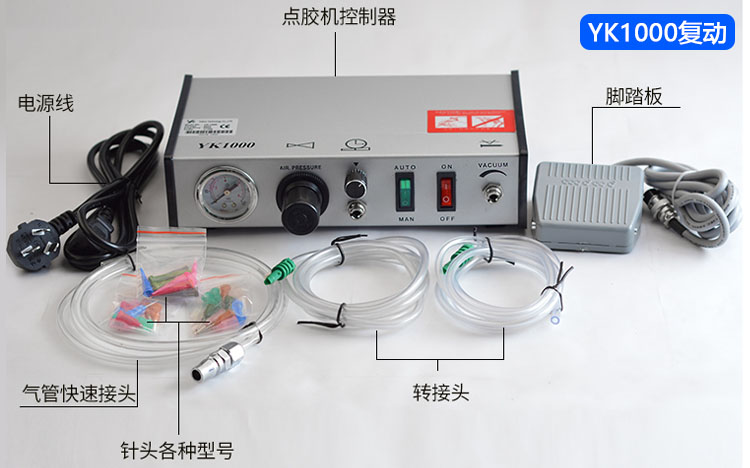

半自动复动精密点胶机出厂配置及配套接线图

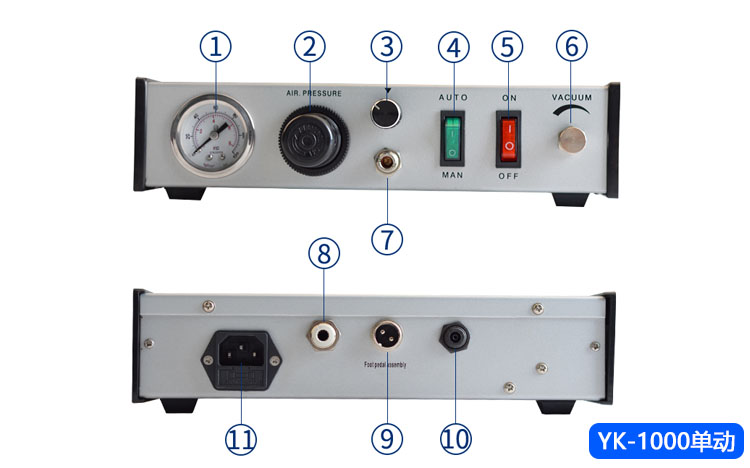

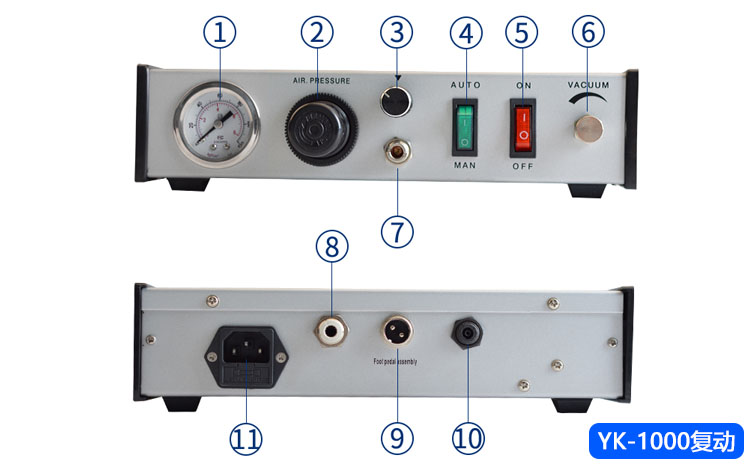

YK-1000单动/复动精密点胶机详细说明书
1、电压表功能：显示范围 O 一 7 公斤。
2、调压阀功能：先拉出来，顺时针为加，逆时针为减，然后压进去。
3、定时控制钮功能：顺时针加大出胶时间，逆时针减小出胶时间。
4、定时／非定时开关功能二关闭一脚踏踩多久就出多久，打开一以定时为准到时间停。
5、电源开关功能：灯亮为打开，灯灭为关。
6、美式接口功能：单动时为真空回吸调节，逆时针加大，顺时针减小回吸。
7、美式接口功能：接常闭（ B ）美式连接器快速接口。
8、进气功能：连接无水分带润滑油的气源
9、脚踏功能：连接脚踏开关，或者是手动按钮。
10、真空发生器功能：（复动时二此处无）。
11、电源插孔
| 产品型号 | YK-1000单动 | YK-1000复动 |
|---|---|---|
| 自动定时器 | 可设定0.01~1s；0.1~10s；0.2~20s | 可设定0.01~1s；0.1~10s；0.2~20s |
| 人工定时 | 持续脚踏（画线）或单触式脚踏 | 持续脚踏（画线）或单触式脚踏 |
| 重复准确率 | ±0.5% | ±0.5% |
| 外形尺寸 | 430mm*190mm*73mm | 430mm*190mm*73mm |
| 主机重量 | 3Kg | 3Kg |
| 输入电源电压 | 220±10% 50MZ | 220±10% 50MZ |
| 内部电压 | 24V | 24V |
| ZUI小注滴量 | 0.05ml | 0.05ml |
| 输入压 | 0.5MPa~0.7MPa | 0.5MPa~0.7MPa |
| 输出压 | 0.01MPa~0.7Mpa | 0.01MPa~0.7Mpa |
半自动精密点胶机可以用哪些液体
可以点胶机用各种AB胶、快干胶、环氧胶、溶济、粘接剂、油漆、化学材料、固体胶等，包括硅胶、EMI导电胶、螺丝固定剂、木工胶、UV胶、密封胶、热胶、喇叭胶、瞬间胶、橡胶，油漆、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶、搪瓷漆、颜料、亮漆、油墨等，通常使用哪一类型的胶水流体，可根据实际点胶需要来决定。
精密点胶机的工作原理
点胶机通过压缩空气将流体送入到胶瓶容器中，再将流体胶压进与活塞室相连的进给管中，当活塞处于上冲程时，活塞室中填满胶，当活塞向下推进滴胶针头时，胶水就被压出。滴出的胶量由活塞下冲的距离决定，对于点胶量的多少，可以手工调节，也可以在点胶机程序软件中控制。半自运精密点胶机点胶速度快，点胶质量好。
